Một câu hỏi thường gặp trong các dự án nhà phố, biệt thự, sân vườn nhỏ hoặc sảnh khách sạn mini là “làm sao có được một đài phun nước đẹp trong khi diện tích dành cho hạng mục này gần như không đáng kể”. Nhiều chủ đầu tư và kiến trúc sư bắt đầu bằng câu hỏi muốn hiệu ứng gì, sau đó mới tìm chỗ đặt thiết bị. Trong thực tế triển khai, trình tự này thường gây ra vấn đề.
Đài phun nước không chỉ là vòi phun và mặt nước nhìn thấy được. Phía sau mỗi hiệu ứng là bơm, tủ điều khiển, đường ống, tuyến cáp và không gian để tiếp cận bảo trì sau này. Ở công trình quy mô lớn, những thành phần này có phòng kỹ thuật riêng để xử lý.
Bài viết này UNION sẽ phân tích không gian kỹ thuật thực chất cần những gì, nó giới hạn phương án thiết kế ra sao, và những lựa chọn nào phù hợp khi mặt bằng thực sự chật.

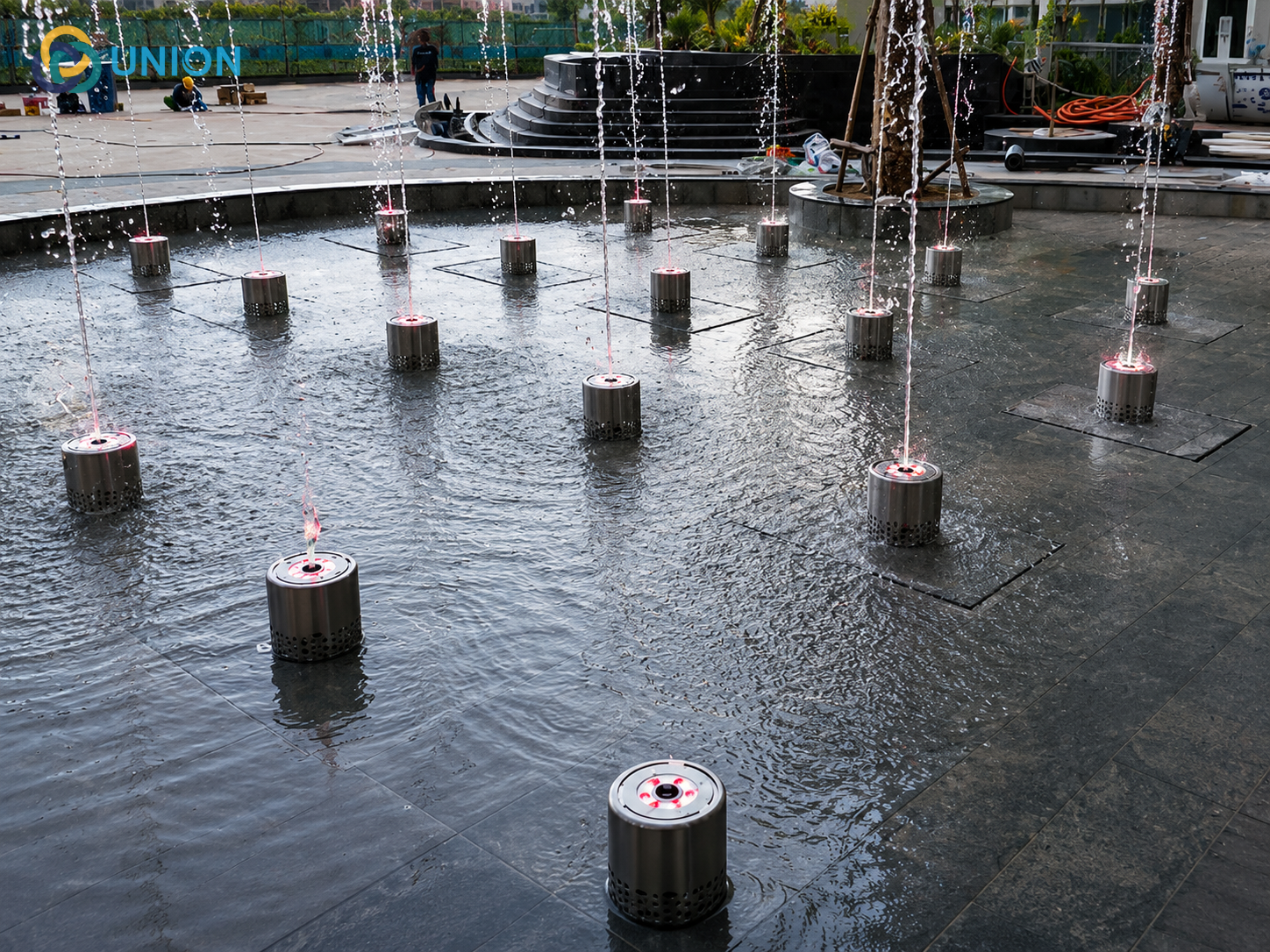

Không gian kỹ thuật thực chất gồm những gì
Khi nói không gian kỹ thuật, nhiều người chỉ nghĩ đến chỗ đặt máy bơm. Trên thực tế, đây là tổng hợp của nhiều thành phần có yêu cầu khác nhau, và mỗi thành phần ảnh hưởng đến thiết kế theo một cách riêng.
Bơm và tủ điều khiển cần diện tích ra sao
Bơm không chỉ cần một chỗ đặt vừa kích thước thân bơm. Tùy loại bơm, yêu cầu về không gian xung quanh có thể khác nhau đáng kể. Bơm đặt cạn thường cần khoảng hở nhất định để thông gió và tản nhiệt, trong khi bơm chìm được làm mát trực tiếp bởi nước xung quanh nên yêu cầu này không đặt ra theo cùng một cách. Điểm chung ở cả hai loại là vị trí đặt cần cho phép tháo lắp khi bảo trì hoặc thay thế, cụ thể cần bao nhiêu khoảng hở nên được xác định theo thông số của từng dòng bơm được chọn.
Tủ điều khiển đi kèm cần được đặt ở nơi khô ráo và có thể thao tác được khi vận hành hoặc sửa chữa, còn khoảng cách an toàn với nguồn nước cụ thể cần tuân theo tiêu chuẩn điện áp thấp áp dụng cho từng hệ thống.
Quy mô hiệu ứng càng lớn, lưu lượng và áp lực yêu cầu càng cao, kéo theo bơm công suất lớn hơn và tủ điều khiển phức tạp hơn. Điều này có nghĩa việc chọn hiệu ứng không phải là quyết định độc lập với việc tính toán không gian kỹ thuật, mà hai yếu tố này ràng buộc lẫn nhau ngay từ giai đoạn concept.
Bể chứa hoặc bể lọc chiếm không gian thế nào
Với các đài phun nước tuần hoàn, bể chứa hoặc bể lọc là thành phần bắt buộc để duy trì chất lượng nước và ổn định lưu lượng cấp cho vòi phun. Kích thước bể phụ thuộc vào tổng lưu lượng hệ thống và thời gian lưu nước cần thiết để xử lý. Ở công trình nhỏ, việc bố trí một bể đủ dung tích thường phải đánh đổi với diện tích cảnh quan hoặc phải chuyển sang phương án âm sàn, kéo theo chi phí thi công phần ngầm.
Đường ống và tuyến cáp cần khoảng hở tối thiểu
Đường ống cấp nước cho vòi phun và tuyến cáp điện điều khiển không nên đi chung một cách tùy ý. Về nguyên tắc an toàn điện, cần giữ khoảng cách nhất định giữa đường điện và đường nước, mức cụ thể tùy theo tiêu chuẩn áp dụng và cấu hình hệ thống của từng dự án. Tuyến ống cũng thường cần được bố trí với độ dốc phù hợp để hạn chế đọng nước hoặc khí khi dừng vận hành, tuy mức độ cần thiết còn phụ thuộc vào loại hệ thống tuần hoàn được sử dụng.
Ở không gian hẹp, việc bố trí tuyến ống và tuyến cáp sao cho vẫn đáp ứng các nguyên tắc này thường khó hơn so với công trình có phòng kỹ thuật rộng, và nên được kỹ sư MEP xác nhận cụ thể theo từng mặt bằng.
Khoảng tiếp cận để bảo trì
Đây là điểm thường bị bỏ qua nhiều nhất. Có chỗ đặt thiết bị không đồng nghĩa với có chỗ lấy thiết bị ra khi cần thay thế hoặc sửa chữa. Một bơm đặt lọt trong hộp kỹ thuật kín, không có khoảng hở để tháo lắp, sẽ khiến việc bảo trì trở thành một công việc phức tạp và tốn kém hơn nhiều so với ban đầu.

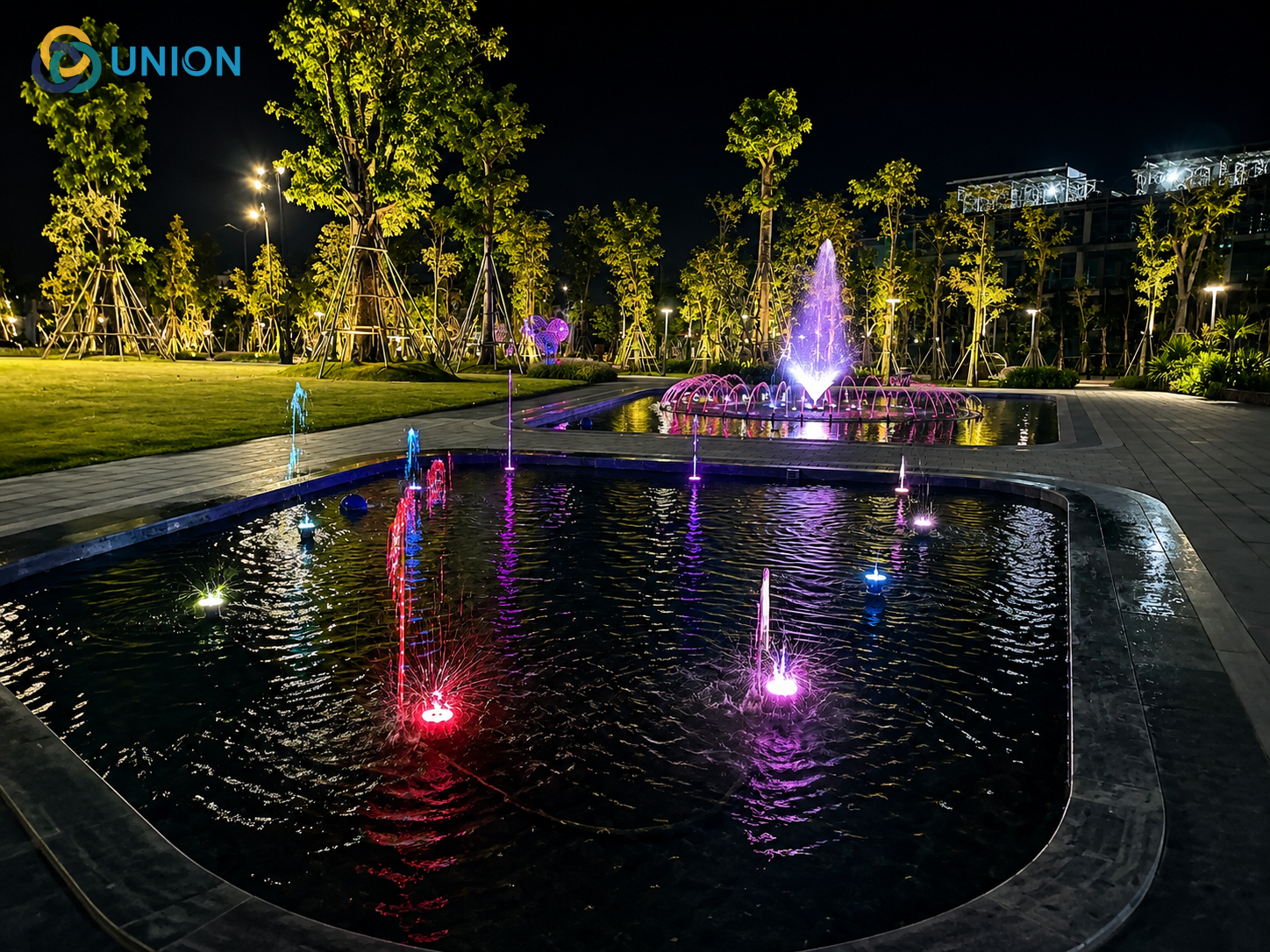

Vì sao hiệu ứng đẹp trên bản vẽ chưa chắc phù hợp với mặt bằng nhỏ
Nhiều phương án thiết kế được duyệt dựa trên phối cảnh đẹp mà chưa kiểm tra đồng thời khả năng bố trí kỹ thuật phía sau. Tưởng là chỉ cần xác định vị trí vòi phun trên mặt bằng là đủ, nhưng thực tế lưu lượng và áp lực cần thiết để tạo ra hình thái tia nước như mong muốn thường ảnh hưởng đến việc chọn bơm.
Và tùy loại bơm, việc tăng công suất có thể kéo theo yêu cầu cao hơn về không gian đặt, thông gió hoặc khoảng tiếp cận sửa chữa. Mức độ ảnh hưởng cụ thể cần được xác định theo thông số của dòng bơm được chọn, không thể suy ra chung cho mọi trường hợp.
Nếu không gian kỹ thuật không đáp ứng được, phương án thường phải điều chỉnh lại, và việc này càng về sau, đặc biệt ở giai đoạn thi công thường càng tốn kém.
Vấn đề tương tự xảy ra với hiệu ứng nhiều tầng hoặc nhạc nước đồng bộ ánh sáng. Loại hiệu ứng này thường yêu cầu tủ điều khiển phức tạp hơn để xử lý đồng thời tín hiệu điều khiển bơm, van và ánh sáng. Không gian kỹ thuật cần thiết vì vậy không chỉ tăng theo lưu lượng mà còn tăng theo mức độ phức tạp của chương trình điều khiển.

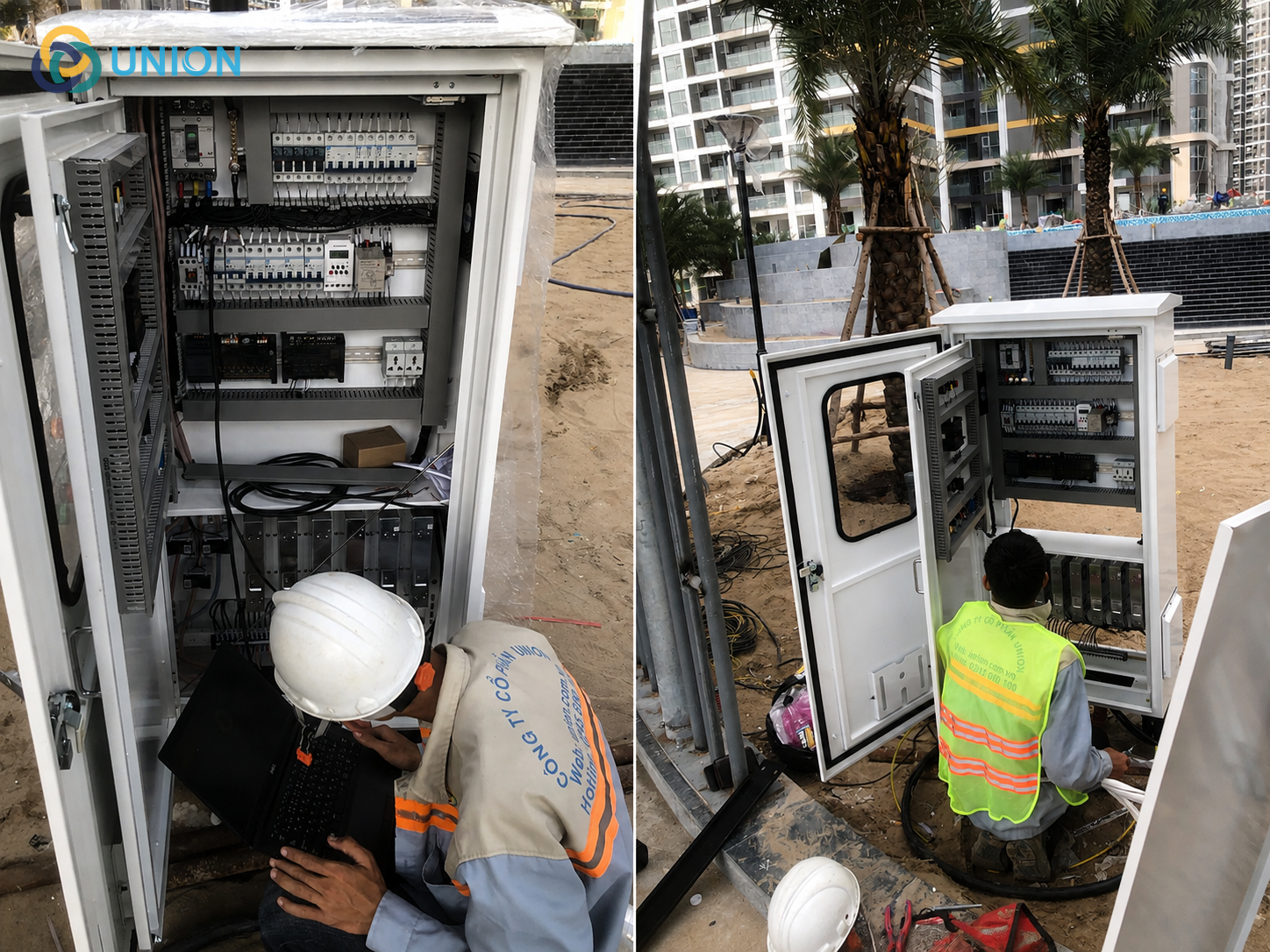

Các phương án khi không gian kỹ thuật thực sự hạn chế
Không có một phương án tốt nhất cho mọi mặt bằng. Mỗi lựa chọn đi kèm một đánh đổi, và phương án phù hợp phụ thuộc vào ràng buộc cụ thể của công trình chứ không phải một công thức chung. Bảng dưới đây tổng hợp một số ràng buộc thường gặp, không phải danh sách đầy đủ cho mọi trường hợp.
| Ràng buộc của công trình | Hướng có thể cân nhắc | Đánh đổi cần lường trước |
|---|---|---|
| Không có phòng kỹ thuật riêng | Cụm bơm chìm dạng compact, đặt trực tiếp trong bể nước | Hiệu ứng thường bị giới hạn về độ cao và độ phức tạp so với bơm đặt cạn công suất lớn hơn |
| Mặt bằng cho phép thi công phần ngầm | Bể kỹ thuật mini hoặc hộp kỹ thuật âm sàn | Cần tính trước cửa hoặc khoảng hở tiếp cận, nếu không việc bảo trì sau này sẽ phải tháo dỡ một phần hoàn thiện |
| Muốn hiệu ứng nhiều tầng hoặc đồng bộ ánh sáng | Hệ bơm và tủ điều khiển riêng, công suất và tính năng cao hơn | Cần thêm không gian đặt thiết bị và tủ điều khiển phức tạp hơn để vận hành ổn định |
| Không gian kỹ thuật rất hạn chế dù đã tối ưu | Giảm số điểm hiệu ứng, đầu tư kỹ hơn cho từng điểm | Tổng thể hiệu ứng đơn giản hơn so với phương án ban đầu, nhưng độ ổn định vận hành thường tốt hơn |
Ngoài ràng buộc về diện tích, điều kiện vận hành thực tế cũng ảnh hưởng đến việc chọn hướng nào trong bảng trên.
Nếu công trình nằm trong nhà, khu vực đặt bơm và tủ điện thường cần được lưu ý về thông gió vì không gian kín dễ tích nhiệt hơn không gian mở. Nếu công trình ngoài trời và có mưa hoặc bụi, tủ điều khiển cần cấp bảo vệ phù hợp với điều kiện đó, mức cụ thể nên được xác định theo thông số của thiết bị được chọn.
Nếu ngân sách hạn chế, nên cân nhắc ưu tiên phần thiết bị và không gian kỹ thuật trước khi mở rộng hiệu ứng, vì thiếu hạ tầng phù hợp ngay từ đầu thường là nguyên nhân phổ biến dẫn đến chi phí sửa chữa phát sinh sau này.
Những sai lầm thường gặp
Sai lầm phổ biến nhất là chọn hiệu ứng trước, sau đó mới đi tìm không gian đặt thiết bị tương ứng. Khi mặt bằng đã cố định theo phương án kiến trúc, việc điều chỉnh để phù hợp với yêu cầu kỹ thuật thường bị giới hạn rất nhiều.
Sai lầm thứ hai là có chỗ đặt thiết bị nhưng không tính đến chỗ lấy thiết bị ra khi cần thay thế. Một hộp kỹ thuật được xây kín, không chừa cửa tiếp cận hoặc khoảng hở đủ rộng, sẽ khiến việc bảo trì định kỳ trở thành một công việc phức tạp và làm tăng chi phí vận hành lâu dài.
Sai lầm thứ ba là đánh giá thấp yêu cầu thông gió cho tủ điện trong không gian kín nhỏ. Tùy loại tủ điều khiển và điều kiện lắp đặt, nhiệt độ tích tụ trong không gian kín có thể là yếu tố cần lưu ý, đặc biệt ở những công trình đặt hộp kỹ thuật ngoài trời dưới ánh nắng trực tiếp. Mức độ ảnh hưởng cụ thể nên được đối chiếu với thông số vận hành của thiết bị được chọn, thay vì mặc định áp dụng cho mọi loại tủ điều khiển.
Với thiết kế đài phun nước quy mô nhỏ, không gian kỹ thuật không phải là yếu tố phụ được tính sau khi đã chốt hiệu ứng, mà là yếu tố quyết định hiệu ứng nào khả thi ngay từ đầu. Nguyên tắc cần giữ là xác định không gian kỹ thuật khả dụng trước, bao gồm chỗ đặt bơm, tủ điều khiển, bể chứa và khoảng tiếp cận bảo trì, sau đó mới lựa chọn hiệu ứng phù hợp với giới hạn đó. Làm ngược lại thường dẫn đến việc phải điều chỉnh thiết kế ở giai đoạn thi công, khi chi phí thay đổi đã cao hơn nhiều so với giai đoạn concept.
Nếu dự án đang ở giai đoạn concept, việc rà soát sớm diện tích khả dụng cho phần kỹ thuật, cùng với mục tiêu hiệu ứng và điều kiện vận hành thực tế, sẽ giúp hạn chế việc phải thay đổi phương án về sau. Đây cũng là thời điểm phù hợp để phối hợp với đơn vị thiết kế nhạc nước nhằm xác định phương án khả thi ngay từ đầu.
